Le collage des tuyaux PVC enterrés n’est pas systématiquement obligatoire. Les règles de l’art (DTU 60.33 pour les canalisations en PVC) admettent deux assemblages : le collage et le joint à bague d’étanchéité. Sous domaine public, les réseaux d’assainissement relèvent du fascicule 70 du CCTG, qui privilégie les assemblages à joint capables d’absorber les mouvements du sol. En domaine privé extérieur, le joint est souvent le meilleur choix ; à l’intérieur des bâtiments, le collage reste la technique courante.
Quand on pose des tuyaux PVC enterrés, coller ou ne pas coller n’est pas une affaire de goût. Le bon assemblage dépend de l’endroit (intérieur du bâtiment, terrain privé, voirie publique), du type de tube et des mouvements que le réseau devra supporter.
Appliquer la même technique partout est une erreur fréquente, à l’origine de réseaux fragiles et de reprises coûteuses. Voici ce que disent les textes de référence, et comment les appliquer sur un chantier de particulier.
Que disent les textes sur le collage des tuyaux PVC enterrés ?
Le NF DTU 60.33 encadre la mise en œuvre des canalisations en PVC non plastifié pour l’évacuation et l’assainissement. Il admet deux types d’assemblage : le collage et la bague d’étanchéité (joint élastomère). Aucun des deux n’est imposé partout : c’est le contexte qui détermine le plus adapté.
Les tubes eux-mêmes répondent à des normes produits distinctes. Pour l’assainissement enterré gravitaire, les tubes PVC à paroi compacte relèvent de la norme NF EN 1401-1, les tubes à paroi structurée de la série NF EN 13476. Les tubes d’évacuation à l’intérieur des bâtiments relèvent de la NF EN 1329-1 (ou NF EN 1453-1 pour les parois structurées).
Sous domaine public, les réseaux d’assainissement relèvent du fascicule 70 du CCTG (cahier des clauses techniques générales des marchés publics), qui exige des assemblages capables de suivre les mouvements de l’ouvrage : en pratique, des tubes à joint. En domaine privé extérieur, les deux méthodes sont admises. À l’intérieur du bâtiment, le collage est la technique courante.
Sur un terrain privé, le raccordement au réseau public (boîte de branchement, partie sous voirie) est en général réalisé ou validé par la commune ou son délégataire, qui fixe ses propres prescriptions. Renseignez-vous auprès du service assainissement avant de commander vos tubes.

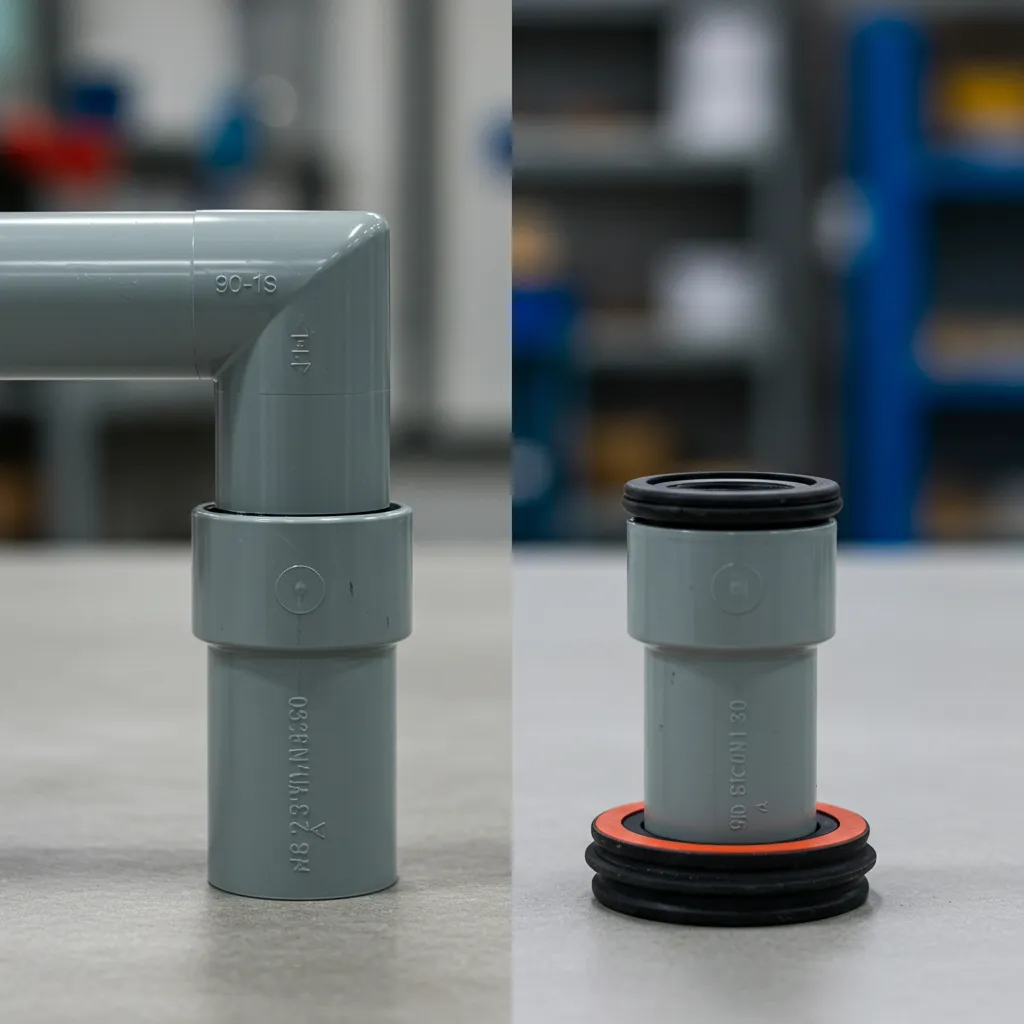

Tableau comparatif : collage ou bague d’étanchéité ?
Le collage donne un assemblage rigide et définitif, adapté aux réseaux intérieurs. La bague d’étanchéité tolère de petits mouvements du sol et la dilatation, ce qui en fait la solution de référence pour les réseaux enterrés, et la règle sous voirie publique.
En réseau privé enterré, les diamètres courants sont 125 ou 160 mm, voire 200 mm pour un collecteur. Pour les évacuations intérieures, on travaille surtout en 100 mm pour les WC et 32 à 50 mm pour les appareils. Le diamètre se choisit selon le débit, la pente et le nombre d’appareils raccordés.
| Critère | Collage | Bague d’étanchéité |
|---|---|---|
| Étanchéité | Permanente, assemblage rigide | Assurée par le joint, tolère des mouvements |
| Mouvements longitudinaux | Non admis (assemblage fixe) | Admis dans une certaine mesure |
| Dilatation thermique | À reprendre par des manchons de dilatation | Absorbée par le jeu de l’emboîture |
| Réversibilité | Irréversible | Démontable |
| Conditions de pose | Au sec, températures prévues par le fabricant de colle | Propreté, lubrifiant adapté, chanfrein |
| Usage principal | Évacuations intérieures, raccords courts | Réseaux enterrés, domaine public |
| Cadre de référence | NF DTU 60.33, intérieur des bâtiments | Fascicule 70 sous domaine public |
| Norme produit du tube | NF EN 1329-1 (évacuation intérieure) | NF EN 1401-1 ou NF EN 13476 (assainissement enterré) |

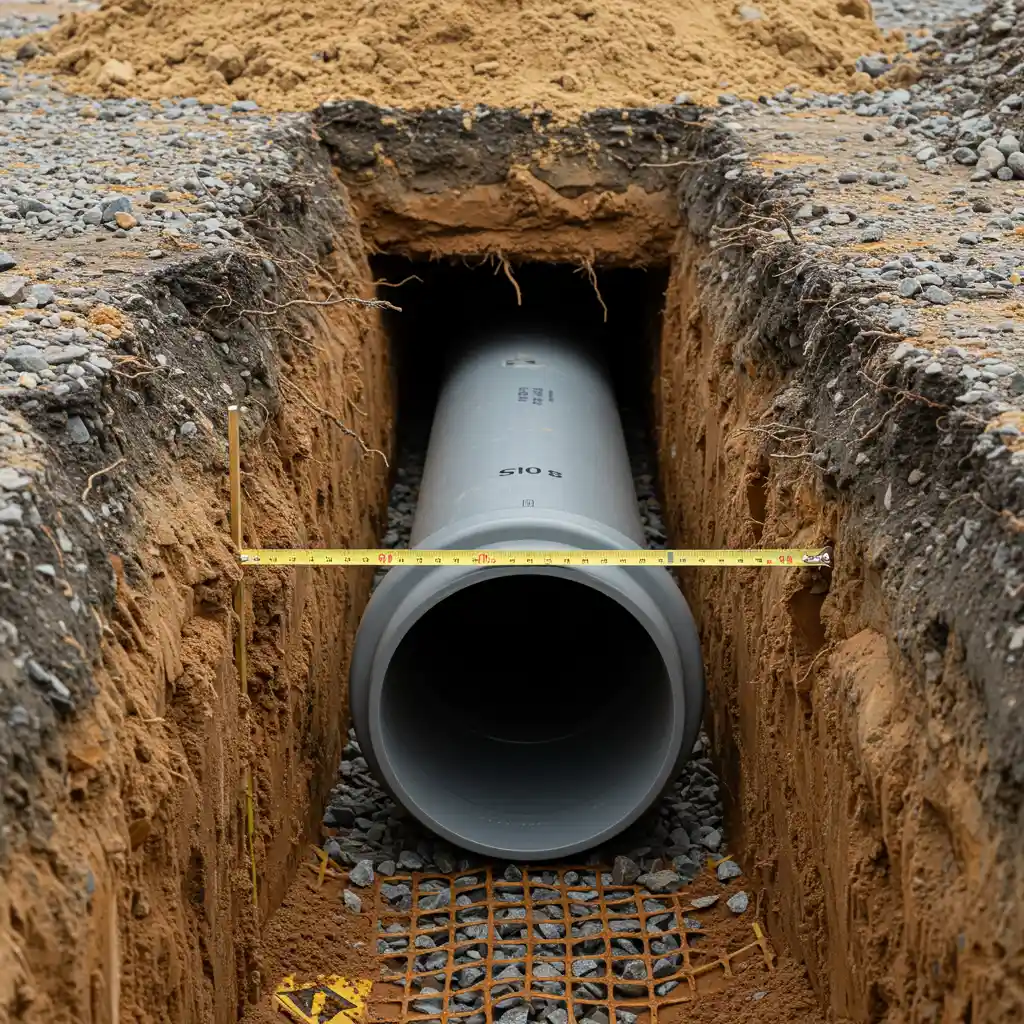

Profondeur d’enfouissement et résistance mécanique des tuyaux
La profondeur et les charges en surface conditionnent la classe de rigidité du tube. Les tubes d’assainissement sont classés SN4 ou SN8 (anciennement CR4 et CR8), le second étant deux fois plus rigide. Sous une zone carrossable, le SN8 est le choix de référence.
Les hauteurs de recouvrement minimales dépendent de la classe du tube, de la qualité du lit de pose et du remblai, et des charges prévues. Les fabricants donnent des tableaux de pose précis : un SN4 peu enterré sous une allée carrossable risque l’ovalisation ou l’écrasement. Sous voirie publique, le dimensionnement relève du fascicule 70 et d’un calcul mécanique.
- SN8 (ex-CR8) : tube à privilégier sous les allées, parkings et zones de circulation
- SN4 (ex-CR4) : réservé aux zones sans trafic ou suffisamment enterrées, selon le tableau de pose du fabricant
- Lit de pose et enrobage : sable ou gravillons sans pierres, compactés par couches ; c’est souvent le remblai, plus que le tube, qui fait la tenue du réseau
- Pente : en général de 1 à 3 cm par mètre pour les eaux usées, sans contre-pente
- Regards : à chaque changement de direction important et aux raccordements, pour permettre le curage
- Grillage avertisseur marron : la couleur marron signale l’assainissement ; posé au-dessus du tube, il protège le réseau lors de travaux futurs
Ne confondez pas tube d’évacuation intérieur et tube d’assainissement enterré. Leurs normes, leur rigidité et leurs assemblages diffèrent. Un tube d’évacuation intérieure (souvent marqué « M1 » ou « NF Me ») n’est pas conçu pour supporter le poids des terres et des véhicules : il n’a pas sa place en tranchée.

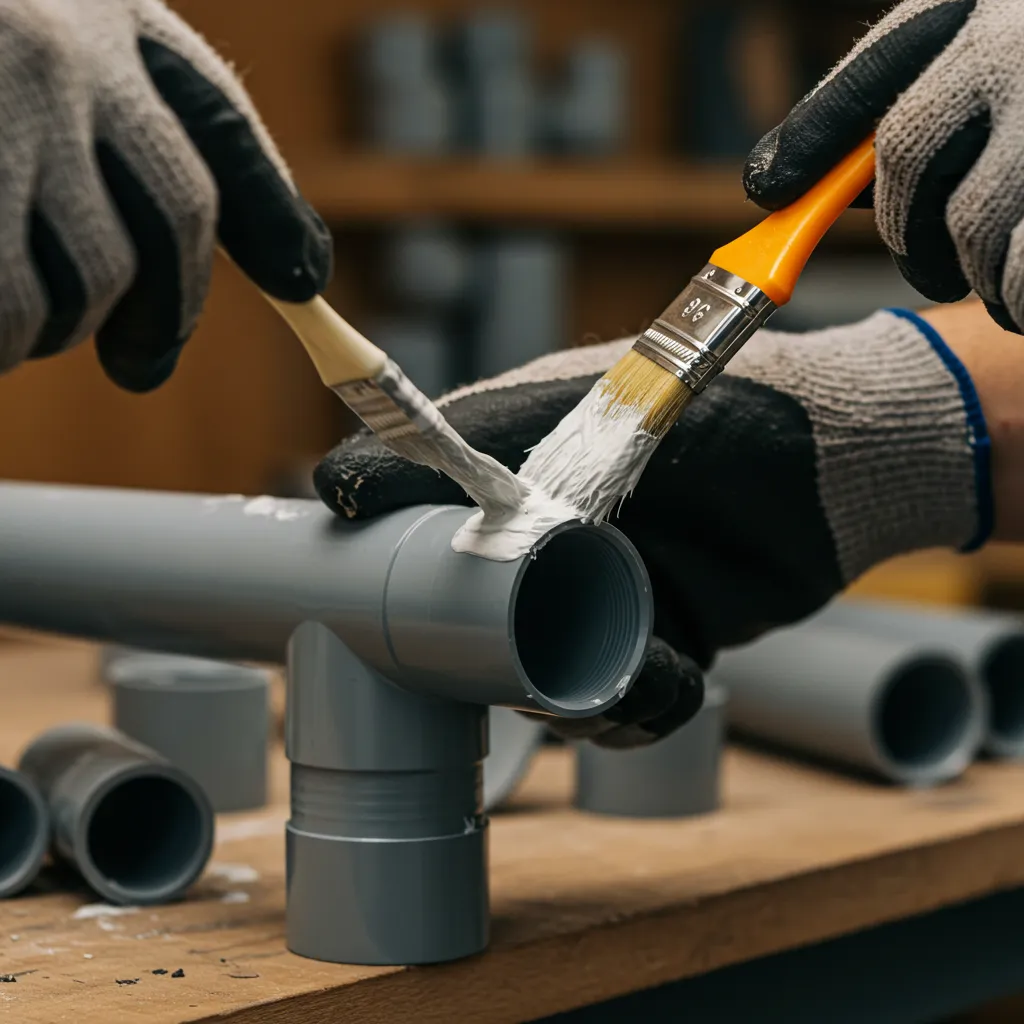

Comment réaliser un collage dans les règles ?
Un collage durable suppose : une coupe d’équerre, un chanfrein sur le bout mâle, des surfaces propres et dégraissées, de la colle sur les deux faces, un emboîtement sans rotation, puis le respect du temps de séchage indiqué par le fabricant de la colle avant la mise en service.
Les normes produits définissent les tubes, le DTU et les notices des fabricants définissent la mise en œuvre. Utilisez une colle compatible avec les tubes et raccords employés, de préférence de la même marque.
- Vérifier l’état des pièces : aucune fissure ni entaille profonde ; une portion abîmée se coupe et se remplace, avec de la marge de part et d’autre
- Couper le tube d’équerre avec une scie à dents fines ou un coupe-tube, sans l’écraser, puis ébavurer
- Réaliser le chanfrein sur le bout mâle (lime ou outil à chanfreiner) pour un emboîtement régulier
- Tracer la profondeur d’emboîtement au crayon sur le bout mâle pour contrôler l’insertion complète
- Nettoyer et dégraisser l’intérieur de l’emboîture et l’extérieur du bout mâle avec le décapant recommandé par le fabricant
- Vérifier les conditions : au sec, à l’abri de la pluie, dans la plage de température indiquée sur la colle
- Appliquer la colle au pinceau sur l’emboîture et sur le bout mâle, en couche régulière
- Emboîter sans rotation jusqu’au repère, d’un geste franc, maintenir quelques secondes et essuyer l’excédent
- Respecter le temps de séchage indiqué avant tout essai ou mise en service, plus long par temps froid
Avantages et limites du collage en enterré
Le collage garantit une étanchéité permanente, mais il ne compense ni les tassements du sol ni la dilatation. Il est irréversible et sensible aux conditions de pose, et il n’a pas sa place sous voirie publique, où l’on exige des assemblages à joint.
En tranchée, un tassement différentiel du remblai peut fissurer un assemblage collé, alors qu’un joint encaisse un léger désaxement. C’est pourquoi beaucoup de professionnels de l’assainissement recommandent le tube à joint pour les réseaux enterrés, y compris en domaine privé.
- ✅ Étanchéité permanente, pas de déboîtement
- ✅ Pas de joint élastomère susceptible de vieillir
- ✅ Raccords collés disponibles dans toutes les configurations
- ✅ Consommables peu coûteux
- ✅ Adapté aux évacuations intérieures et aux raccords courts
- ❌ Irréversible : une erreur oblige à couper le tronçon
- ❌ Ne compense pas les tassements du sol ni la dilatation
- ❌ Non admis sous voirie publique, où l’on exige des joints
- ❌ Sensible à l’humidité, au froid et à la propreté des surfaces
- ❌ Plus exposé aux fissures en tranchée qu’un assemblage à joint
La raison technique de la préférence pour les joints en enterré est simple : un réseau doit pouvoir suivre les tassements et les variations de température sans rompre. Un assemblage collé, rigide par nature, ne le permet pas.
Les 8 erreurs à éviter avec des tuyaux PVC enterrés
Les erreurs les plus fréquentes : coller sur des surfaces humides ou sales, oublier le chanfrein, tourner le tube à l’emboîtement, mettre en service trop tôt, utiliser un tube d’évacuation intérieure en tranchée, ou coller sous voirie au lieu de poser des tubes à joint.
Autre règle souvent ignorée : on ne cintre pas un tube PVC à chaud sur le chantier pour éviter un coude. Le matériau perd ses caractéristiques ; on utilise les raccords prévus (coudes au 1/8, culottes, manchons).
- ❌ Coller sur des surfaces humides ou sales : l’adhérence est compromise et l’assemblage fuit
- ❌ Oublier le chanfrein : la colle est raclée à l’emboîtement et l’étanchéité est aléatoire
- ❌ Tourner le tube en l’emboîtant : la colle se répartit mal et l’assemblage est fragilisé
- ❌ Mettre en service trop tôt : décollement et reprise en tranchée
- ❌ Utiliser un tube d’évacuation intérieure en enterré : rigidité insuffisante pour le poids des terres
- ❌ Poser un SN4 peu profond sous une zone carrossable : risque d’écrasement
- ❌ Coller sous voirie publique : non conforme, les tubes à joint sont exigés
- ❌ Remblayer avec des pierres au contact du tube : poinçonnement et fissures au premier tassement
Avant de poser le premier tuyau
Posez-vous trois questions : le réseau passe-t-il sous domaine public ? Quelle profondeur et quelles charges en surface ? Quel tube avez-vous acheté ? Les réponses déterminent l’assemblage, la classe SN4 ou SN8 et les règles applicables.
À l’intérieur du bâtiment, collez en suivant les étapes ci-dessus. En terrain privé enterré, préférez le tube à joint, plus tolérant aux mouvements du sol. Sous voirie publique, le choix ne se pose pas : tubes à joint et prescriptions du gestionnaire du réseau.
Vérifiez enfin le marquage du tube (norme, classe de rigidité, certification NF) et conservez les étiquettes et factures. Pour un raccordement au réseau public ou un assainissement non collectif, le service compétent (assainissement collectif ou SPANC) contrôlera l’installation.
Questions fréquemment posées
Est-ce que le collage est obligatoire pour les tuyaux PVC enterrés en domaine privé ?
Non. En domaine privé extérieur, le collage et l’assemblage à bague d’étanchéité sont tous deux admis. Pour un réseau enterré, le joint est souvent préférable car il tolère les tassements. À l’intérieur des bâtiments, le collage reste la technique courante.
Quel est le texte de référence pour l’assemblage des tuyaux PVC enterrés ?
Le NF DTU 60.33 encadre la mise en œuvre des canalisations en PVC non plastifié. Les tubes répondent à des normes produits (NF EN 1401-1 ou NF EN 13476 pour l’assainissement enterré). Sous domaine public, c’est le fascicule 70 du CCTG qui s’applique.
Pourquoi le collage n’est-il pas admis sous voirie ?
Sous voirie, le réseau subit des charges et des tassements importants. Les assemblages doivent pouvoir suivre ces mouvements sans rompre, ce que permet un joint élastomère et non un collage rigide.
Quelle profondeur minimale respecter pour enterrer des tuyaux PVC ?
Elle dépend de la classe du tube (SN4 ou SN8), du lit de pose et des charges en surface : référez-vous au tableau de pose du fabricant. Sous une zone carrossable, privilégiez le SN8 avec un enrobage soigné, et pensez au gel dans les régions froides.
Quels diamètres utiliser pour un réseau enterré en extérieur ?
Pour un réseau privé d’évacuation enterré, les diamètres courants sont 125 et 160 mm. À l’intérieur, on utilise surtout du 100 mm pour les WC et du 32 à 50 mm pour les autres appareils. Le choix dépend du débit, de la pente et du nombre d’appareils.
Comment choisir entre collage et bague d’étanchéité en domaine privé ?
Pour un réseau enterré en tranchée, la bague d’étanchéité est en général le meilleur choix : elle tolère les mouvements du terrain et se démonte. Le collage convient aux évacuations intérieures et aux raccords courts. Dans tous les cas, choisissez la classe SN adaptée et soignez le lit de pose.
