Sur une clim Hitachi, le voyant orange qui clignote signale une panne via un code lumineux : chaque séquence de flashs avant une pause correspond à un défaut précis. Le cas le plus fréquent est 12 clignotements, indiquant un défaut de communication entre l’unité intérieure et l’unité extérieure. Comptez précisément les flashs, croisez avec la table de codes (parfois collée sous le capot extérieur), puis contactez un technicien frigoriste certifié si le problème persiste.
Votre clim Hitachi affiche un voyant orange qui clignote et vous ne savez pas quoi en faire ? Ce comportement n’est pas un hasard : c’est un langage codé que la machine utilise pour vous parler. Compter les flashs avant la pause, identifier l’unité concernée, puis croiser avec la bonne table de codes — voilà la méthode. Cet article vous donne tout ce qu’il faut pour décoder le signal, agir au bon niveau et éviter une facture inutile.
Clim Hitachi : que signifie vraiment un voyant orange qui clignote ?
Sur une climatisation Hitachi, le voyant orange clignotant est un système de communication par codes lumineux : chaque nombre de flashs avant une pause correspond à un défaut précis. Un voyant fixe ou lent indique simplement le mode Timer actif — aucune panne. Un clignotement rapide et répété signale une mise en sécurité à diagnostiquer.
La première chose à comprendre : un voyant orange fixe sur votre Hitachi, c’est votre programmation horaire qui tourne normalement. Le clignotement rapide, lui, c’est autre chose — la machine a détecté une anomalie et elle vous le dit à sa façon. Les anciens modèles Hitachi utilisent ce système de clignotements LED là où Daikin ou Mitsubishi Electric affichent directement des codes alphanumériques sur l’écran.
Les gammes récentes airHome 400, 600 et 800, ainsi que la Primairy, ont adopté une approche plus moderne : elles affichent des codes comme E1, E5 ou F3 sur l’écran de l’unité intérieure, et l’application airCloud Go conserve un historique complet des erreurs. Sur les modèles plus anciens, la table de décodage est parfois collée directement sous le capot de l’unité extérieure — pensez à regarder là avant tout.
La LED qui clignote sur l’unité intérieure (voyant Timer) et la LED LD301 sur la carte de l’unité extérieure n’utilisent pas la même table de codes. Un clignotement 12 fois sur l’unité intérieure ne signifie pas la même chose qu’un clignotement 12 fois sur la LED LD301 de l’unité extérieure. Identifier la bonne LED avant de compter est une étape non négociable.
Tableau complet des codes : combien de fois clignote le voyant orange Hitachi ?
Chaque séquence de clignotements du voyant orange Hitachi correspond à un défaut identifié : de 1 flash (limitation courant compresseur) à 12 flashs (défaut communication ou EEPROM). Il faut compter les éclairs avant la pause, et distinguer si la LED clignotante est sur l’unité intérieure ou sur la carte de l’unité extérieure (LED LD301).
| Nb. clignotements | Unité concernée | Défaut identifié | Gravité |
|---|---|---|---|
| 1 | Extérieure (LD301) | Limitation courant de crête compresseur | Modérée |
| 2 | Extérieure (LD301) | Vitesse rotation anormale compresseur / rotor non détecté | Importante |
| 2 | Intérieure | Anomalie sonde | Moyenne |
| 3 | Extérieure (LD301) | Défaillance interrupteur / échec démarrage synchrone | Importante |
| 3 | Intérieure | Anomalie sonde batterie | Moyenne |
| 4 | Extérieure (LD301) | Limite surcharge électrique / compresseur contraint sous vitesse minimale | Importante |
| 4 | Intérieure | Dégivrage | Importante |
| 5 | Extérieure (LD301) | Surchauffe sonde refoulement / surcharge compresseur | Critique |
| 6 | Extérieure (LD301) | Anomalie sonde (valeur anormale, ouverte ou court-circuit) | Importante |
| 7 | Extérieure (LD301) | Dysfonctionnement reprise / accélération compresseur insuffisante | Importante |
| 8 | Extérieure (LD301) | Erreur communication inter-unités — vérifier câble C-D | Critique |
| 8 | Intérieure | Défaillance moteur volets de balayage | Mineure |
| 9 | Extérieure (LD301) | Tension alimentation anormale | Critique |
| 10 | Extérieure (LD301) | Verrouillage ventilateur / RPM non atteints | Critique |
| 10 | Intérieure | Défaut communication | Critique |
| 12 | Intérieure | Défaut communication inter-unités / EEPROM | Critique |
Pour les gammes airHome récentes, les codes alphanumériques remplacent les clignotements. Voici les principaux à connaître :
- E0 : Défaut général système — protection activée 🔴 urgence critique
- E1 : Défaut communication unité intérieure/extérieure 🟡 urgence modérée
- E5 : Surchauffe compresseur — surcharge circuit 🔴 urgence critique
- F3 : Défaut haute pression circuit frigorigène 🔴 urgence critique
- Lo / Hi : Température hors plage de fonctionnement — pas une erreur 🟢
12 clignotements sur la clim Hitachi : le cas le plus fréquent décrypté
Le clignotement 12 fois du voyant orange sur l’unité intérieure Hitachi signale un défaut de communication entre l’unité intérieure et l’unité extérieure, ou une erreur de lecture de l’EEPROM. Ce n’est pas un défaut du ventilateur extérieur — ce dernier correspond au code 10 clignotements sur la LED LD301 de l’unité extérieure.
La première vérification à faire est mécanique : contrôlez le serrage des câbles de liaison C-D entre les deux unités, sur les deux bornes. Un câble légèrement desserré suffit à générer ce code sans qu’aucune pièce ne soit défectueuse. Vérifiez aussi l’état des fusibles sur la carte de l’unité intérieure — c’est rapide et gratuit.
Si les connexions sont correctes et que le code 12 clignotements persiste, la piste la plus documentée sur les modèles RAK-50RPB, RAK-50PED, RAK-18NH6A et RAK-35RPD pointe vers un condensateur défaillant sur la carte électronique. Le condensateur C116 (470 µF, 25V) a été mesuré à 411 µF sur une carte défectueuse confirmée — un écart suffisant pour provoquer un défaut de communication. Le composant coûte moins de 10 €, mais son remplacement demande une maîtrise de l’électronique.

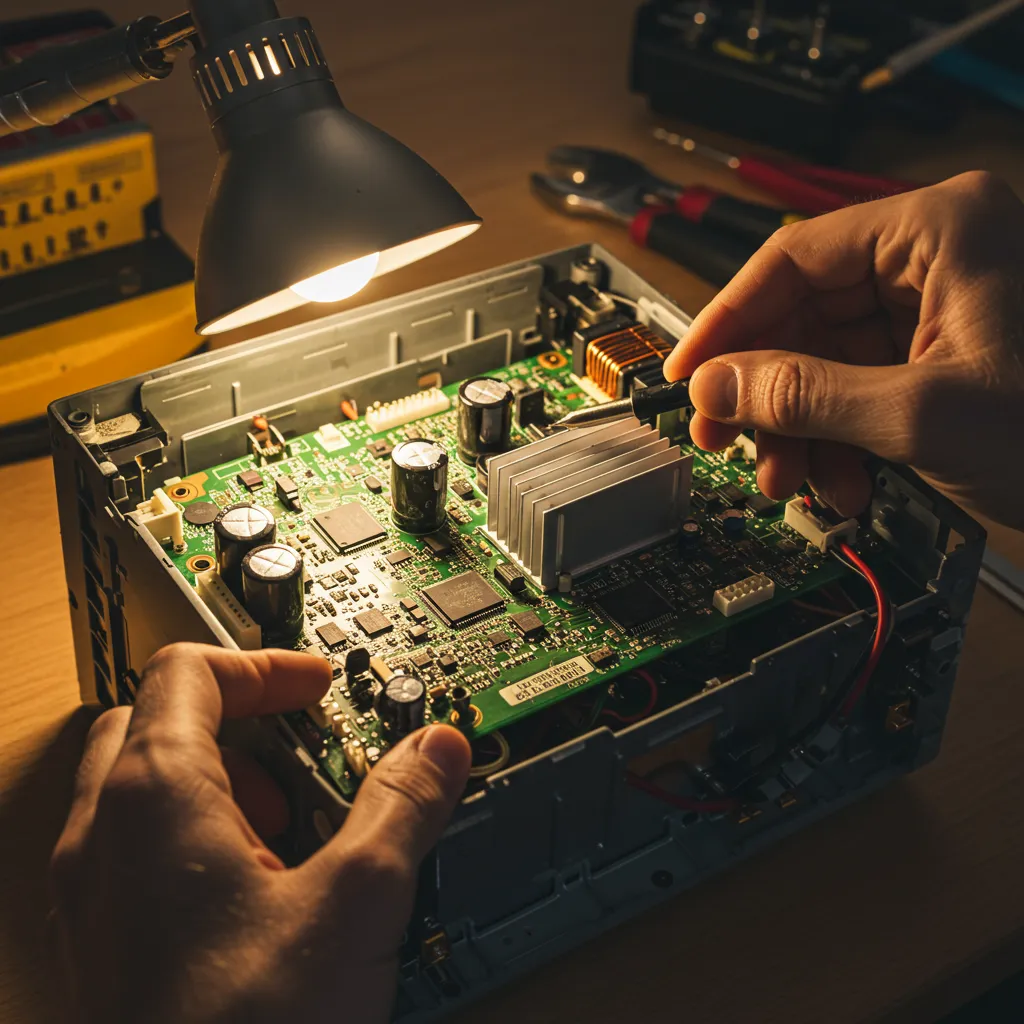

Sur la carte de puissance, les points de test à contrôler en priorité sont les tensions 5V, 12V et 16V. Une tension absente ou hors tolérance oriente vers une carte à remplacer plutôt qu’à réparer — les cartes exposées aux intempéries en unité extérieure vieillissent mal, et les retours d’expérience de techniciens confirment que ce scénario est fréquent sur les modèles de plus de 8 ans.
Ne confondez pas les deux tables de codes : 12 clignotements sur le voyant Timer de l’unité intérieure = défaut communication / EEPROM. 12 clignotements sur la LED LD301 de la carte extérieure = défaut différent. Identifier quelle LED clignote avant de consulter la table vous évite un diagnostic erroné et une intervention inutile.
Que faire étape par étape quand le voyant orange clignote sur votre Hitachi ?
Face à un voyant orange clignotant sur une clim Hitachi, la démarche est : 1) compter précisément les flashs avant la pause, 2) identifier l’unité concernée (intérieure ou extérieure), 3) consulter la table de codes, 4) vérifier les connexions câblées, 5) tenter un reset disjoncteur, 6) appeler un technicien certifié si le problème persiste.
- Compter : observez une séquence complète, notez le nombre de clignotements avant la pause. Recommencez deux fois pour confirmer le chiffre.
- Localiser : la LED clignote-t-elle sur l’unité intérieure (voyant Timer en façade) ou sur la carte extérieure (LED LD301) ? Ce point conditionne toute la suite.
- Identifier : croisez votre chiffre avec le tableau ci-dessus, ou avec la table collée sous le capot de l’unité extérieure sur votre modèle.
- Vérifier les connexions : contrôlez le serrage des câbles C-D entre les deux unités sur les deux bornes, et l’état des fusibles sur la carte de l’unité intérieure.
- Reset disjoncteur : coupez le disjoncteur dédié à la climatisation pendant 3 minutes, remettez sous tension et observez. Si le code ne réapparaît pas, le problème était transitoire.
- Escalader : si le code revient après le reset, n’insistez pas — faites appel à un technicien frigoriste certifié RGE ou Qualibat. Un déplacement diagnostic coûte entre 80 et 150 €, contre 180 € TTC minimum chez certains prestataires spécialisés.
- Gammes airHome récentes : consultez l’historique des erreurs dans l’app airCloud Go avant de faire un reset — cette donnée est précieuse pour le technicien et disparaît après la remise sous tension.
Filmez le clignotement avec votre smartphone avant de toucher quoi que ce soit. Vous aurez une preuve visuelle du code exact à montrer au technicien, et vous éviterez tout risque de mal compter sous le stress du moment.
Coût des réparations selon le défaut détecté par le voyant orange Hitachi
Le coût de réparation d’une clim Hitachi après diagnostic par voyant orange varie de quelques euros (condensateur) à 800 € (compresseur). Un défaut de connexion câble est accessible à un bricoleur averti. Toute intervention sur le circuit frigorigène ou les cartes électroniques nécessite un technicien certifié.
- ✅ Câble de liaison C-D desserré : moins de 50 € — vérification accessible à un bricoleur averti
- ✅ Condensateur C116 carte électronique : moins de 10 € pièce — nécessite des compétences en électronique
- ✅ Fusible carte intérieure : quelques euros — vérification rapide avant tout autre diagnostic
- ❌ Moteur ventilateur extérieur : 80 à 200 € pièce selon modèle + 2 à 3 heures de main d’œuvre technicien
- ❌ Carte électronique complète : 150 à 400 € pièce selon modèle + pose — technicien obligatoire
- ❌ Compresseur : 500 à 800 € — intervention lourde, évaluer la pertinence vs remplacement de l’appareil
Un remplacement de carte électronique se chiffre entre 200 et 400 € pour la pièce seule, auxquels s’ajoute la main d’œuvre. Avant de valider cette dépense, demandez au technicien de vérifier le condensateur C116 — si ce composant de moins de 10 € est la cause du problème, l’économie est substantielle. Pour un compresseur défaillant entre 500 et 800 €, comparez systématiquement avec le prix d’un appareil neuf : sur un modèle de plus de 10 ans, le remplacement est souvent plus rationnel.
Prévenir les pannes : entretien et surveillance intelligente de votre clim Hitachi
La majorité des défauts signalés par le voyant orange d’une clim Hitachi sont évitables : un nettoyage annuel des filtres, un contrôle des connexions électriques et une vérification du circuit frigorigène tous les deux ans suffisent à écarter les causes les plus fréquentes. La prévention coûte toujours moins cher que la réparation.
Les codes liés aux sondes (2, 3 et 6 clignotements sur l’unité extérieure) apparaissent souvent sur des appareils dont les connexions ont été fragilisées par l’humidité ou les vibrations. Un contrôle visuel annuel des bornes de raccordement sur les deux unités prend cinq minutes et peut éviter un déplacement technicien à 80-150 €. Serrez les vis de bornier avec un tournevis adapté — pas à la main.
Pour les gammes airHome 400, 600 et 800, l’application airCloud Go vous donne une visibilité en temps réel sur l’état de votre appareil. Activez les notifications d’erreur dans l’app : vous recevez une alerte dès qu’un code apparaît, avant même que la machine ne s’arrête. Cette réactivité précoce peut transformer un défaut E1 (communication) en simple reconnexion plutôt qu’en remplacement de carte.
Planifiez votre entretien annuel en fin d’hiver, avant la saison de chauffe estivale. Un technicien qui intervient en mars est plus disponible, souvent moins cher, et vous évite une panne en pleine canicule quand les délais d’intervention explosent.
Conclusion : décoder, agir, prévenir
Le voyant orange qui clignote sur votre clim Hitachi n’est pas un signal de panique — c’est une information. Comptez les flashs, identifiez la bonne LED (unité intérieure ou LED LD301 en extérieur), croisez avec la table de codes, et vous savez déjà si vous avez affaire à un câble desserré ou à un compresseur en fin de vie. Pour les modèles récents airHome, ouvrez airCloud Go avant tout reset pour ne pas perdre l’historique des erreurs.
Voici les trois actions concrètes à mener dès maintenant :
- Filmez le clignotement et comptez les flashs avant la pause pour obtenir votre code erreur exact.
- Vérifiez le serrage des câbles C-D et l’état des fusibles sur la carte intérieure — c’est gratuit et résout un nombre significatif de codes 8 et 12 clignotements.
- Si le code réapparaît après un reset disjoncteur de 3 minutes, contactez un technicien frigoriste certifié avec votre code en main — vous gagnerez du temps et réduirez la facture de diagnostic.
Questions frequemment posees
Combien de clignotements du voyant orange correspondent à quelle panne sur une clim Hitachi ?
Chaque nombre de clignotements identifie un défaut précis : 1 flash = limitation de courant du compresseur, 2 flashs = vitesse anormale du compresseur, 5 flashs = surchauffe du compresseur, 6 flashs = anomalie de sonde, 8 flashs = erreur de communication. Le clignotement 12 fois est le plus fréquent et signale un défaut de communication entre l’unité intérieure et l’unité extérieure.
Pourquoi le voyant orange de ma clim Hitachi clignote-t-il sans s’arrêter ?
Un clignotement continu et répété indique que la climatisation s’est mise en sécurité suite à une anomalie détectée. La machine interrompt son fonctionnement pour éviter d’aggraver la panne. Il ne faut pas confondre avec un voyant orange fixe ou lent, qui signale simplement l’activation du mode Timer (programmation horaire) — ce n’est pas une panne.
Comment lire le code erreur d’une clim Hitachi avec le voyant orange ?
Observez la LED orange et comptez le nombre de flashs rapides avant la pause, puis recommencez pour confirmer la séquence. Ce chiffre est votre code erreur. Sur les modèles récents (airHome 400, 600, 800, Primairy), un code alphanumérique type E1 ou F3 s’affiche directement à l’écran. La table de décodage est parfois collée sous le capot de l’unité extérieure.
Est-ce que je peux réparer moi-même une panne signalée par le voyant orange Hitachi ?
Certaines vérifications sont accessibles sans technicien : contrôler que les connexions câblées entre l’unité intérieure et l’unité extérieure sont bien en place, vérifier que les filtres ne sont pas obstrués, ou tenter une remise à zéro en coupant l’alimentation 2 à 3 minutes. En revanche, toute intervention sur le circuit frigorifique, la carte électronique ou le compresseur nécessite un technicien frigoriste certifié.
Quel est le code erreur le plus fréquent sur une clim Hitachi ?
Le clignotement 12 fois est le défaut le plus fréquemment documenté sur les climatisations Hitachi. Il indique principalement un défaut de communication entre l’unité intérieure et l’unité extérieure, ou une défaillance du moteur de ventilateur extérieur ou de la carte électronique. Les points de contrôle prioritaires sont les câbles de liaison entre les deux unités et la platine principale.
Les nouveaux modèles Hitachi utilisent-ils encore le système de clignotements pour signaler les pannes ?
Non, les gammes récentes Hitachi — airHome 400, 600 et 800 ainsi que la Primairy — affichent directement des codes alphanumériques (E1, E5, F3…) sur l’écran de l’unité intérieure. L’application airCloud Go conserve en plus un historique complet des erreurs. Le système de clignotements LED est propre aux anciens modèles de la marque.
